19-Zoll-Rack für Events planen: HE, Tiefe und Strom

Praxis aus der Eventtechnik · 3 Min. Lesezeit

Ein gutes Rack macht den Aufbau schneller und den Abbau sicherer. Damit es passt, braucht es drei Zahlen: die Anzahl der Höheneinheiten, die Einbautiefe und den Strombedarf. Hier lesen Sie, wie Sie diese Werte sauber ermitteln.

Das Mass: 19 Zoll und die Höheneinheit

Das 19-Zoll-System ist genormt, damit Geräte unterschiedlicher Hersteller in dasselbe Gestell passen. Massgeblich sind EIA 310-D, IEC 60297 und DIN 41494. Die Höhe eines Geräts wird in Höheneinheiten angegeben, kurz HE oder englisch U.

Schritt 1: Geräteliste mit Höhe und Tiefe

Schreiben Sie jedes Gerät auf, das ins Rack soll, und notieren Sie dazu die Bauhöhe in HE und die Einbautiefe aus dem Datenblatt. Typische Bausteine im Eventrack sind ein Switch, ein Patchpanel, eine Steckdosenleiste, Funkempfänger, ein Audio-Interface oder ein Videoschalter.

• Höhe: Zählen Sie die HE zusammen und planen Sie freie Einheiten für Lüftung und spätere Erweiterungen ein.
• Tiefe: Das tiefste Gerät bestimmt die nötige Tiefe des Racks. Rechnen Sie hinten Platz für Stecker und Kabelbögen dazu.
• Gewicht: Schwere Geräte gehören nach unten, das senkt den Schwerpunkt beim Transport.

Schritt 2: Rackcase oder Netzwerkschrank

Für Technik, die von Einsatz zu Einsatz reist, ist ein Rackcase die richtige Wahl. Es schützt die Geräte beim Transport und lässt sich am Einsatzort direkt öffnen und anschliessen.

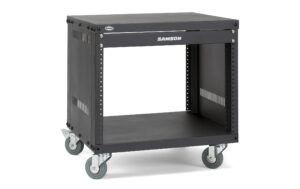

Samson SRK Rackmount Case 8URackcase mit 8 HE für den mobilen Einsatz124.62 CHF inkl. MwStverfügbarZum Produkt

Bleibt die Technik fest im Saal, im Technikraum oder im Schulhaus, ist ein Netzwerkschrank sinnvoll. Er bietet Türen, Seitenwände und Platz für Kabelführung. Achten Sie auf die Aussenmasse: Schränke werden mit Aussenbreite und Aussentiefe angegeben, nur die Einbauhöhe wird in HE beziffert.

APC Netzwerkschrank, 24HE / Schwarz NetShelter SX AR31041'497.27 CHF inkl. MwStverfügbarZum ProduktAPC Netzwerkschrank SX 2nd Gen AR3100B2 42HE, Breite 600mm, schwarz1'762.07 CHF inkl. MwStverfügbarZum ProduktWirewin Netzwerkschrank, 42HE / Schwarz CAB PERF 800x1200x42U BL1'875.45 CHF inkl. MwStverfügbarZum Produkt

Schritt 3: Verkabelung mit Patchpanel

Ein Patchpanel bündelt die festen Leitungen an einem Punkt. Am Einsatzort stecken Sie dann nur noch kurze Patchkabel um, statt Leitungen quer durch das Rack zu ziehen. Ein 24-Port-Panel braucht dabei 1 HE.

Delock 19 Patchpanel 24 Port, 1HE, schwarz Cat.6, STP, RJ-45 Kupplung71.49 CHF inkl. MwStverfügbarZum ProduktDelock 19 Patchpanel 24 Port Cat.6, grau96.88 CHF inkl. MwStverfügbarZum Produkt

Schritt 4: Strom im Rack

Eine 19-Zoll-Steckdosenleiste, auch PDU genannt, sitzt fest im Rack und versorgt alle Geräte von einer Stelle aus. Prüfen Sie drei Dinge: wie viele Ausgänge Sie brauchen, welchen Stecker Ihre Geräte haben, meist C13, und welchen Anschluss die Leiste selbst hat. Eine gemessene Leiste (metered) zeigt den Stromverbrauch an, eine schaltbare Leiste (switched) lässt einzelne Ausgänge zusätzlich aus der Ferne schalten.

APC Steckdosenleiste PDU AP7821B, metered 8xC13, 19 1HE, 10A, LAN, IN: IEC320 C14642.78 CHF inkl. MwStverfügbarZum ProduktAPC Steckdosenleiste PDU AP7921B, Switched 8xC13, 19 1HE, 16A, LAN, IN: IEC320 C20946.64 CHF inkl. MwStverfügbarZum Produkt

Checkliste vor dem ersten Einsatz

1. Geräteliste mit HE, Tiefe und Gewicht erstellt
2. Rackgrösse mit Reserve gewählt
3. Patchpanel beschriftet
4. Steckdosenleiste passend zu Geräten und Einspeisung
5. Schwere Geräte unten, Lüftung frei
